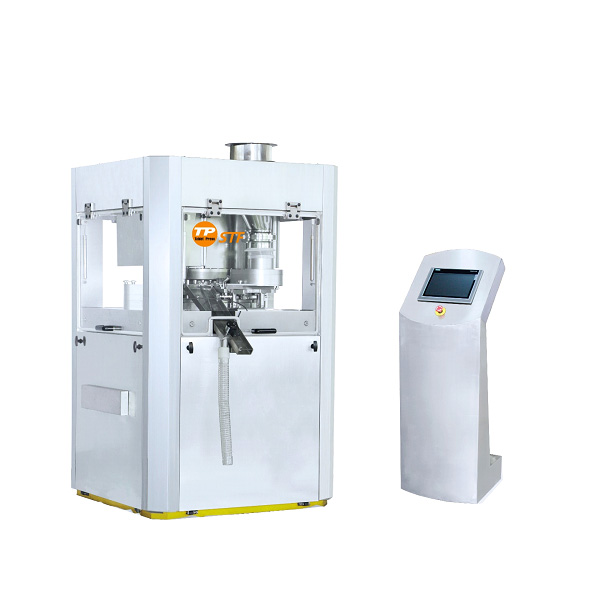

上海泰博雷特GZPK-561系列全自动高速压片机介绍

　　上海泰博雷特GZPK-561系列全自动高速压片机，是我公司在GZPKS-680、GZPKS-720系列压片机的基础上，广泛吸收国外的先进理念开发研制而成。主要适用于制药-化工-食品-电子-冶金-日用品等行业。该设备可以将各种颗粒状原料压制成圆形片、异形片、卡通片、双色片，同时还预留扩展功能压制环形片和双面定位刻字片,特别针对于大片径、大压力、纯粉直接压片有着非常好的效果。

　　上海泰博雷特GZPK-561系列全自动高速压片机具有制造精度高、自动化水平先进、生产速度快、使用稳定可靠、工作噪音低的特点。设备有三套压轮，每一套压轮都可以提供100KN的压力，药片成型的时间延长了一倍，在生产中可以无须制粒便直接压片，大大降低了药片的生产成本，可以提高药品的生产质量，改善生产环境，降低劳动强度，减少原材料损耗，是药厂实施生产技术改造和新建项目、符合GMP要求的理想设备。

　　上海泰博雷特GZPK-561系列全自动高速压片机是单片出料可压制双色片的高速压片机，独特的压轮设计及控制检测机构，简单的操作，即可实现冲盘的快速更换，使在同一台机上，无需做任何改变，可实现不同片径、片型的压片，同时也在很大程度上，缩短了清洁与维护时间。和传统的压片机相比，具有了革命性的改变

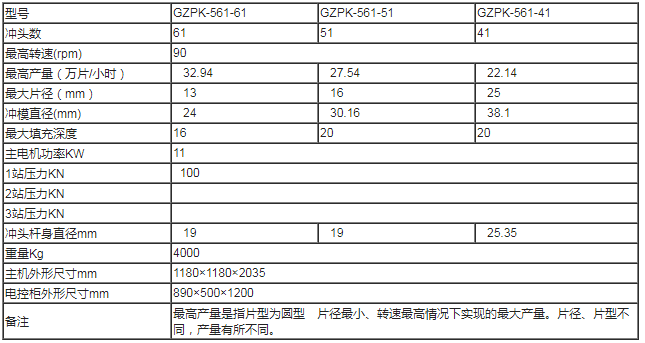

　　上海泰博雷特GZPK-561系列全自动高速压片机产品技术参数

上海泰博雷特GZPK-561系列高速压片机参数

型  号	GZPK-41	GZPK-51	GZPK-61
冲头数	41	51	61
冲模类型	D	B	BB
冲模直径mm	38.1	30.16	24
冲杆直径mm	25.35	19	19
转速范围/R.P.M	9~90
zui大产量(万片/小时)	22.14	27.54	32.94
zui小产量(万片/小时)	2.214	2.754	3.294
电机功率（KW）	11
1站压力(KN)	100	100	100
2站压力(KN)	100	100	100
3站压力(KN)	100	100	100
zui大片剂直径mm	25	16	13
异型片zui大长度mm	25	19	16
第一层zui大填充深度mm	19	19	15
第二层zui大填充深度mm	6(8)	6(8)	6(8)
zui大片剂厚度mm	12	12	12
节圆直径mm	560	560	560
中模高度	23.8	22.22	22.22
能否压异型片	能	能	能
重量（Kg）	4200
主机外形尺寸	1180X1180X2035
电控柜外形尺寸	704X400X1100

　　三上海泰博雷特GZPK-561系列压片机特性说明：

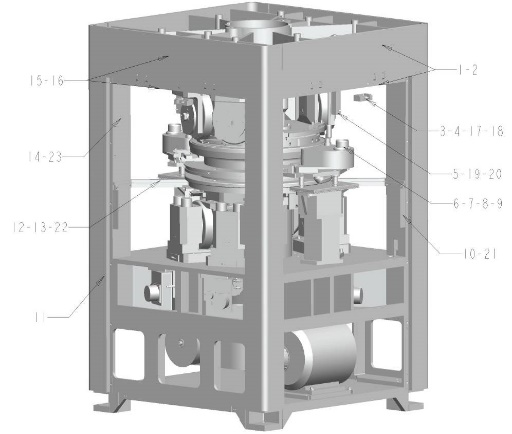

　　1四立柱机构，四个立柱与基座板还有顶板就形成一个刚性体,机器负荷工作时所产生的力相互抵消，重心低，运行平稳 。

　　设备清晰分为上部机箱、压片区、中部机箱和动力区。

　　其中工作区和动力区完全分开，符合FDA和CGMP标准。

　　工作区完全密闭，减少粉尘和噪声污染。

　　结构稳定，基座和立柱内有减震胶，工作时几乎没有振动。

　　设备结构简单，布局合理，方便维修和保养。

　　压片室360°无死角全开启结构，清洁、操作、维护方便;

　　料口直径增加到140mm，料斗没有倾角，方便流动性差的物料的填充。

　　2上海泰博雷特GZPK-561系列全自动高速压片机压轮结构及压力检测

　　三组等尺寸等压力压轮，直径远均为250毫米，都可提供zui大100KN的压力

　　延长100%的压力滞留时间，可进行药粉直接压制，三组压轮结构完全相同，可互换;

　　压轮压力由伺服电机和机械装置提供，保证了压力的稳定和快速控制。

　　压力调节通过操作终端进行，避免手轮操作错误风险。

　　压轮下安装了德国特迪亚公司先进的直接重力传感器检测压力，实时监控填充 量和压力误差，精确控制片重。

　　传感器安装在压轮正下方，可以直接测量到压力，避免误差。

　　3600次脉冲/周的测量频率，保证对每个冲头可进行多点测量，测量值更准确。

　　采用桥式电阻原理，不受时间和温度影响。

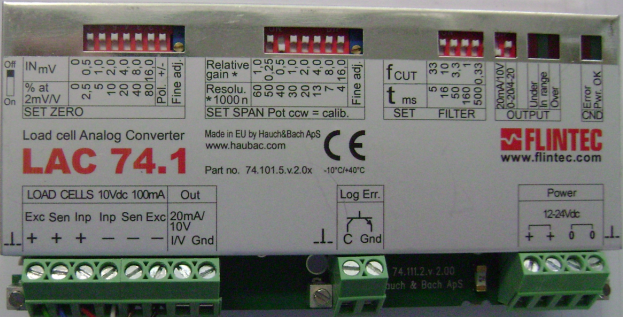

　　压力信号采用瑞士FLINTEC电子放大器，较其它机型的自制放大器，信号放大更为准确，性能更为稳定

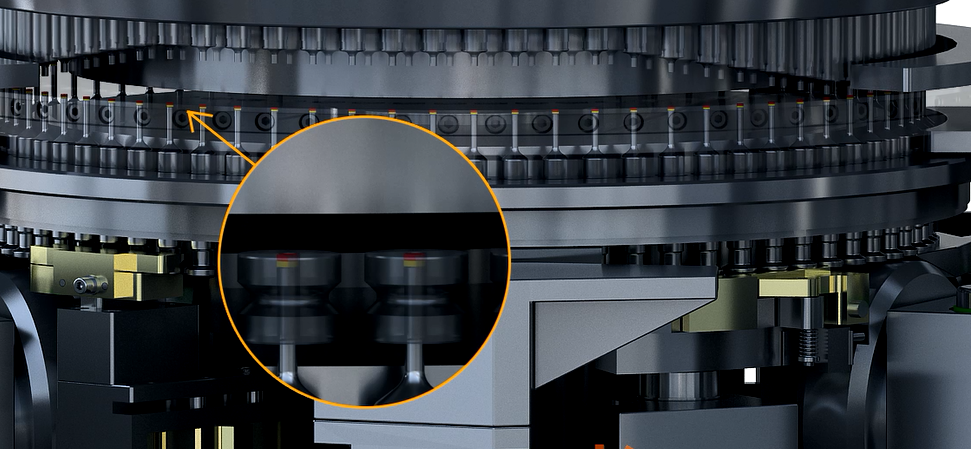

　　3上海泰博雷特GZPK-561系列全自动高速压片机多功能设计——双层片

　　上海泰博雷特GZPK-561型压片机三组zui大可提供100KN的主压轮，延长的压制时间，保证了设备可以进行粉末直压;同时，本设备为多功能设计，加装第二套加料器和出料器后，设备即可进行双层片压制。三套压轮第一套压第一层，后两套压轮将zui终的药片二次压制成型。

　　4执行机构

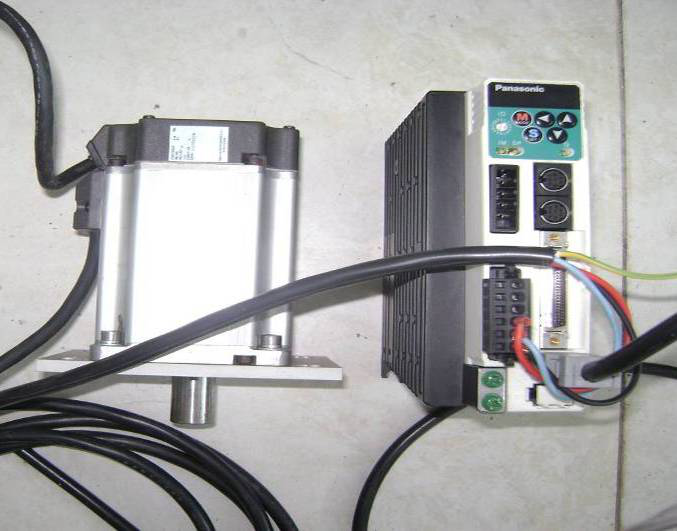

　　设备共采用多个伺服电机进行控制

　　两套伺服控制填料机构，实时反馈与调节，定位准确，对填充量的调节精度可达0.01mm。

　　三套完全相同结构及相同直径的压力站，可通过伺服电机实现快速调整定位，下压轮压力(主压、预压)均可分别单独调整，zui小调节幅度为0.1KN

　　可以实时反馈和调节，控制准确。

　　5上海泰博雷特GZPK-561系列全自动高速压片机出片机构

　　根据压力反馈信息判断得出的不合格药片在出口时将被单片剔除，可选择机械快门或气动快门，机器具备过程剔废及单片剔废两种功能

　　不合格片被剔除(3-5片)

　　单片剔除(选项)

　　片重控制：平均片重控制精度在±2%以内

　　当片重<0.3g时，单片片重差异为<±5%;

　　当>0.3g时，单片片重差异为<±3%。

　　6上海泰博雷特GZPK-561系列全自动高速压片机操作控制系统

　　采用西门子PLC控制系统(可编程计算机控制器)可实现高速实时数据处理，存储编程;大大提高了运算速度和存储量，使得设备多项自动控制变为可能;可以将程序和存储进行拷贝;完全符合FDA21CFR PART11要求和CGMP要求;可增加许多选项控制功能。

　　电控柜独立于主机，电器控制区与生产区分离，安全与卫生系数大大加强;

　　采用10寸触摸屏自动控制，无手轮操作，生产高度自动化;

　　所有生产信息均可显示、储存、提取并更改;

　　可设置不同等级的用户密码保护。

　　7上海泰博雷特GZPK-561系列全自动高速压片机强迫加料器

　　三轮双层的填料系统，提高了物料流动性，使物料zui小限度受到影响。

　　上拔轮可增加产品的流动性和均衡产品密度;

　　两个下拔轮用于填料和计量;

　　变频调节拔轮速度，保证精确计量。

　　加料料斗zui大直径达到140mm，表面积比普通压片机增加了近三倍，更适合于流动性不好的物料的填充;

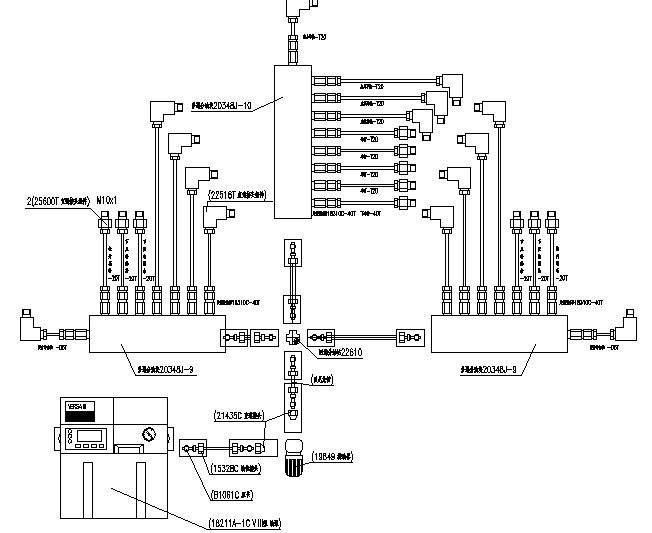

　　8上海泰博雷特GZPK-561系列全自动高速压片机润滑系统

　　具有稀油自动润滑系统，润滑油量可通过调整时间间隔调整，具有润滑油不足报警和润滑压力故障报警及自动停车保护功能。

　　干油润滑系统采用集中自动控制方式。

　　稀油润滑系统和中心脂润滑系统均采用美国贝奇尔公司产品。

　　9上海泰博雷特GZPK-561系列全自动高速压片机转盘

　　中盘采用2Cr13不锈钢材料制造，并经表面激光淬火处理，表面硬度可以达到HRC55以上，有很好的硬度、耐磨、耐蚀性。

　　上、下冲盘采用QT600，涂镍磷处理，有很好的耐磨、润滑性。

　　中冲盘的端面跳动量≤0.04mm.

　　可更换冲台设计;无需对主机作任何改变，即可实现D/B/BB型冲头在同一台设备上使用;拆换冲头和清洗时间大大缩短

　　10上海泰博雷特GZPK-561系列全自动高速压片机符合GMP要求的工作窗框结构

　　压片室四周都有大型玻璃窗，气弹簧上翻式钢化玻璃门窗，具有门窗开启保护功能。压片室内油管线缆内藏，上护罩有上预压轮观察窗;顶部装有不锈钢顶罩。压片室完全密封。表面光滑易于清洗，结构密封能降低噪声。

　　优化的结构设计使得机器能够使用特制不锈钢板保护，简单的拆装方法使接触机器的任何部件成为可能。

　　360度清洁无死角，便于观察。

　　驱动和压力区域严格分开。

　　双层玻璃密封设计

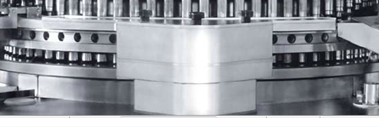

　　11结构化的吸尘装置设计

　　设备的吸尘装置采用铝合金材料加工而成，上下分五层腔体结构，可以拆分，可做到彻底清洗

　　12上海泰博雷特GZPK-561系列全自动高速压片机符合GMP要求的材质

　　与药品接触部分如出料系统、中冲盘及出片装置等全部采用不锈钢材料或无毒 高分子材料，完全符合GMP要求。

　　13上海泰博雷特GZPK-561系列全自动高速压片机其它功能

　　缺冲运行功能

　　压片机在只安装9-12个冲的情况下也可实现全自动控制，这就保证了本机适应只使用少量的药粉的小规模试验。

　　冲头保护功能

　　在预压阶段就对压力进行监控，保证了机器在上下冲进入主压区前就已经完全停止，避免对冲头造成损害。(任何液压或气动的保护系统，只能在上下冲通过主压区以后才会起作用，因此前面的一两个冲在保护功能运转前已经被损坏。)

　　开机冲头减压功能

　　此功能保证了机器开机后运转速度从零直接增加到设定的速度， 而不需要逐步增速或重新调整。

　　采用磁力阻尼

　　压片机下冲采用磁力阻尼，使下冲的阻尼趋于一致，可以保证设备在高转速运转，每次在安装冲模的过程中，也不需要对下冲阻尼进行调整。
