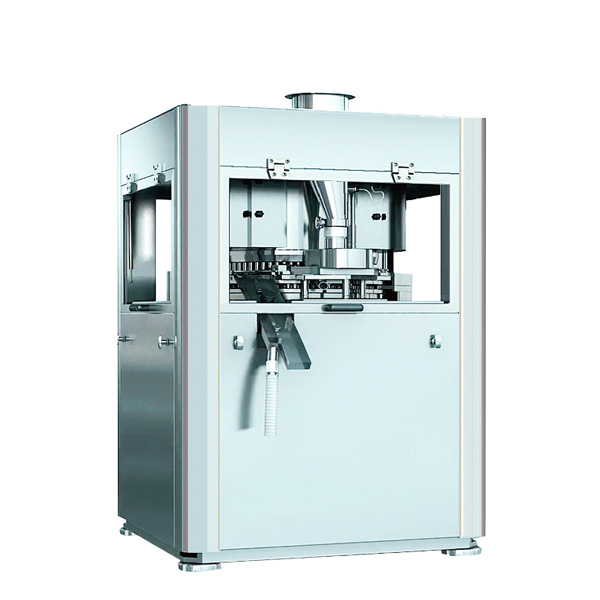

上海泰博雷特GZPK720旋转高速压片机

　　上海泰博雷特GZPK720旋转高速压片机机架结构

　　上海泰博雷特GZPK720旋转高速压片机机架为四立柱结构，四个立柱与基座板还有顶板就形成一个刚性体,机器负荷工作时所产生的力相互抵消-重心低-运行平稳 。


　　一上海泰博雷特GZPK720旋转高速压片机压力支撑

　　取消了液压系统，主压、预压压力的维持由高强度的支承系统来实现，彻底避免了漏油，减少了药品的污染;

　　不需要维修及更换冲头压力部分零件，也不会发生液压油泄漏而引起的交叉污染和添换液压油的浪费压力维持稳定。

　　下压轮采用电机带动蜗轮副进行调整精度可以达到0.01mm;从触摸屏上直接设定位置，或者调用设定好的位置参数，方便调整并减少调整过程中物料的损失。

　　上海泰博雷特GZPK720旋转高速压片机预压轮和主压轮结构完全相同，都可以达到100KN。

　　压力采用美国特迪亚重力传感器LCD50KTT，压力检测准确直接，保证压力的稳定性，并易于验证。

　　对于难压的品种，可以采用大预压力直接成形，主压轮保证药片不反弹。

　　上下压轮容易清洁，方便拆卸大大降低了清洁和维护的难度。

　　预压轮和主压轮直径相同都为250mm

　　(1)在压椭圆形或凹型药片时，较大的预压力保证了药片在最终成型前的良好排气，大大减少了药片的破损几率，而对容易破损的产品采用较大的预压力

　　(2)万一不慎将主压轮损坏，可以将主预压轮互换使用，直到收到配件，而不必停止生产。

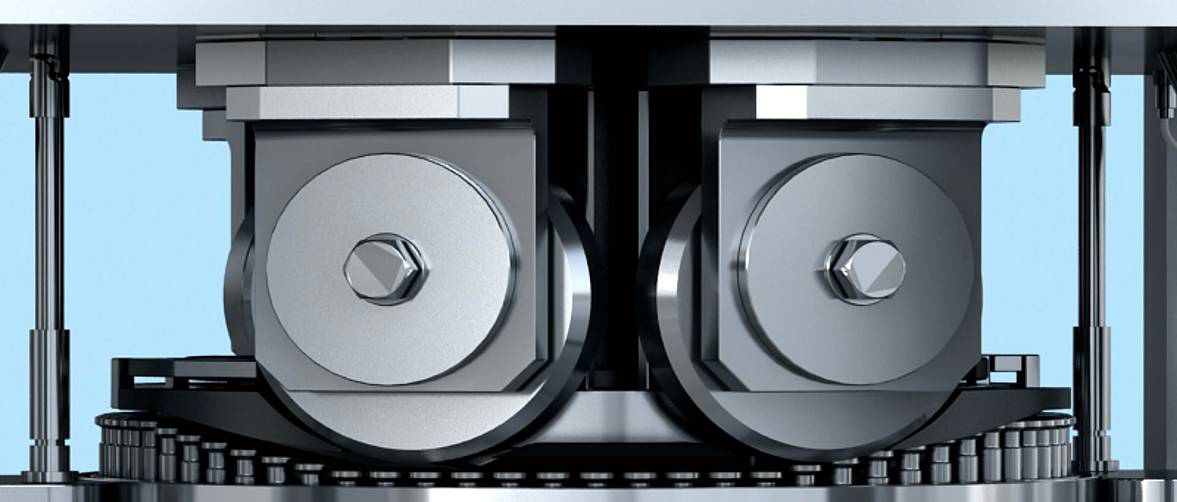

　　上海泰博雷特GZPK720旋转高速压片机上压轮机构：

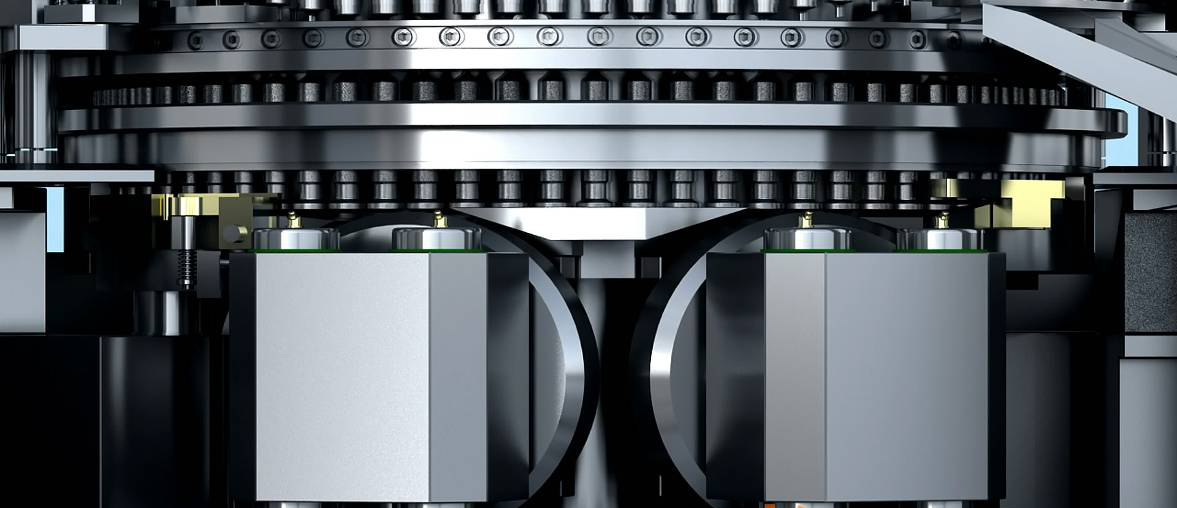

　　下压轮机构

　　上海泰博雷特GZPK720旋转高速压片机冲盘结构

　　中盘采用2Cr13不锈钢材料制造，并经激光淬火处理，表面硬度可以达到HRC55以上，有很好的硬度、耐磨、耐蚀性。

　　上下冲盘为QT600，表面涂敷镍磷防锈; 有很好的耐磨、润滑性。

　　中冲盘的端面跳动量≤0.03mm

　　冲孔防油防尘，上下冲孔均加装专用防渗油及防尘装置

　　上冲盘用护罩包围，从顶板中间位置安装有进风扇，使上冲盘保持正压，粉尘很难进入，同时也是为了方便清理。

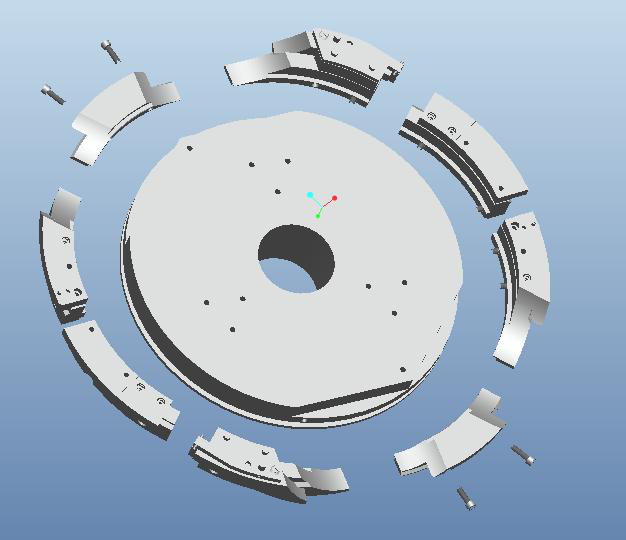

　　二上海泰博雷特GZPK720旋转高速压片机上下轨道

　　象火车的轨道一样,导轨是用于限制上下冲的运动路线的。在导轨的限制作用下，上下冲在规定的轨道里运动，导轨分为上下导轨，上导轨是用于限制上冲运动的，下导轨是用于限制下冲运动的 。

　　上导轨分为：上冲安装轨-上冲下降导轨-主预压间上轨-上冲上升导轨

　　下导轨分为：充填导轨-计量导轨-计量上导轨-下冲保护轨-搭接板-主压预压搭接板，主压搭接板，出片导轨，出片导轨上轨装卸块。

　　所有的充填轨曲线都采用余弦曲线，而且都增加了润滑点，保证了导轨的使用寿命。也减少了冲头的磨损，降低了噪声。

　　所有凸轮、导轨均采用数控加工中心加工，三坐标检测仪检测，保证其螺旋面及匀加匀减曲线的精度精度，使冲头运行平稳。

　　瑞士原装进口的三坐标测量仪 ，对复杂零件可实现精确检验：

　　充填轨道采用号码设别功能，导轨安装不对，设备有报警功能;不同的轨道有不同的位置保护。

　　3上海泰博雷特GZPK720旋转高速压片机主传动

　　上海泰博雷特GZPK720旋转高速压片机采用涡轮箱直接驱动冲盘转动，传动级数少，效率高

　　采用平面二次包络环面的蜗轮副传动，增加了传动扭矩，提高了传动效率。

　　冲盘直接安装在主轴上，通过键及螺栓固定-易调整-精度保持好。

　　主轴的转速通过编码器计算，准确定位冲模位置，压片力测量准确。

　　上海泰博雷特GZPK720旋转高速压片机计量传动

　　计量机构采用伺服电机带动蜗轮副实现上下移动，传动速度快-精度可达到0.01mm。

　　蜗轮副带动高精度丝杠传动-间隙小-保证空行程小，保证片重差异。

　　计量机构采用独立的模块结构，方便调整，易清洁维护。

　　根据不同的轨道，计量位置设定有不同的位置保护，保证生产过程中，充填和计量的位置匹配。

　　四上海泰博雷特GZPK720旋转高速压片机平台、加料器

　　平台安装在平台上座上面，只需要调整一次，位置不会改变。

　　采用中央进料的三浆双层叶轮组成的加料器供料;

　　上面的分配叶轮增加产品流动性和均衡产品密度; 两个下叶轮分别用于充填和计量，控制精确的填料深度

　　加料器电机由变频器控制，可实现平稳起动、过载保护、故障停机、速度调节等。

　　平台、加料器周围的经常拆卸的零件，都采用手拧螺丝，无需使用工具，方便拆卸，易于清洁和维护。

　　上海泰博雷特GZPK720旋转高速压片机吸尘机构

　　采用五层积木结构设计吸尘机构，保证吸尘机构可以彻底清理，保证产品没有污染风险。

　　五上海泰博雷特GZPK720旋转高速压片机润滑系统

　　采用中央分配的自动稀油润滑系统，可以在触摸屏上设定润滑的时间间隔，润滑油不足报警。

　　采用自动干油润滑系统，保证轴承等位置的润滑，大大降低了维护保养的难度。

　　六上海泰博雷特GZPK720旋转高速压片机控制系统

　　采用西门子PLC控制系统，速度更快，容量更大，符合21 CFR PART II。

　　关键元器件均选用国际知名品牌，以确保电气控制系统的可靠性和稳定性。

　　无手轮控制，设备主机和电控系统分开，使电气系统远离粉尘和振动，延长了使用寿命。

　　可以设定用户等级权限，上级可以控制下级，可以设定四级密码保护。

　　上海泰博雷特GZPK720旋转高速压片机具有片重自动调整功能，生产过程中可以通过自动调整曲线来了解生产过程中片重差异的情况。

　　上海泰博雷特GZPK720旋转高速压片机强大的工艺参数保存和调用功能，通过11个执行机构，将所有的设定的位置或者速度保存，下次生产时直接调用，减少了调整的时间。可以存储的参数包括：主机速度，供料电机速度-压力-压力偏差，干稀油润滑间隔，左右计量位置，左右预压位置和左右主压位置-生产量-生产时间-废片时间等
