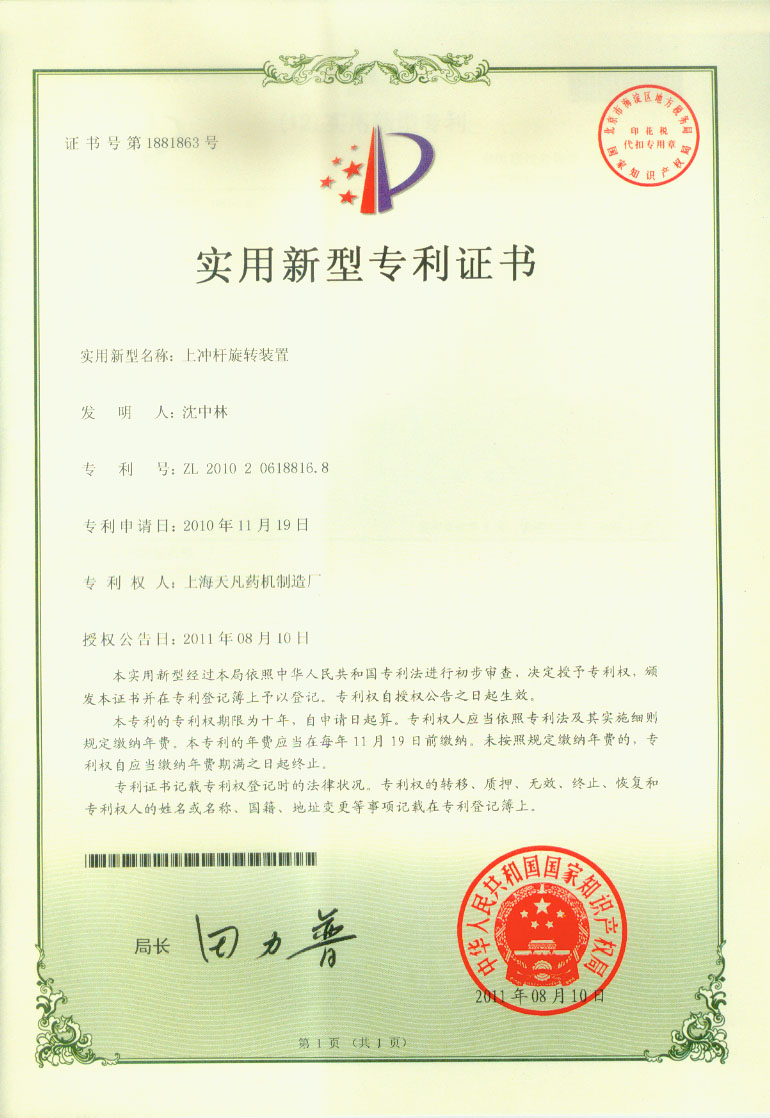

上海泰博雷特压片机上冲杆旋转装置专利
本实用新型涉及旋转式压片机技术领域，尤其涉及一种旋转式压片机上冲杆旋转装置。背景技术旋转式压片机适用在陶瓷、化工、食品、制药等领域中，目前市场上所使用的旋转式压片机当在压制大尺寸的U形状物体和异形状物体时，存在困难，主要原因是这些U形状和其它形状的异形物体由于直径、口径、深度都比较大，形状复杂，材料的特殊性(如材料的性质、材料的含水量等)的限制，上冲杆不易脱模，使压制物受到损坏。
实用新型内容
本实用新型为了解决上述技术问题提供了一种能有效帮助压制物脱模，保护压制物不受到损坏的上冲杆旋转装置。本实用新型通过以下方案实现：上冲杆旋转装置包括U形齿杆座、U形旋转座，所述U形齿杆座与U形旋转座通过调节螺钉连接，U形旋转座通过螺钉及垫圈固定连接在中板上;所述U形齿杆座一侧设有U形齿杆，通过紧固螺钉固定连接;U形旋转座和U形齿杆座孔内设有压缩弹簧，通过内六角平端紧定螺钉将弹簧孔口封口。本实用新型的有益效果体现在：在旋转式压片机压制直径、口径、深度都比较大的U形状和其它异形状物时，起到了帮助上冲杆脱模和保护压制物的作用。附图说明图1是本实用新型的主视结构示意图。图2是本实用新型的仰视结构示意图。图3是本实用新型A-A剖面示意图。图4是本实用新型B-B剖面示意图。其中：1、U形齿杆座，2、U形旋转座，3、压缩弹簧，4、U形齿杆，5、上冲杆齿轮，6、内六角平端紧定螺钉，7、螺钉，8、垫圈，9、调节螺钉，10、紧固螺钉，11、中板。具体实施方式参见图1及图4，上冲杆旋转装置包括U形齿杆座1、U形旋转座2，所述U形齿杆座1与U形旋转座2通过调节螺钉9连接，U形旋转座2通过螺钉7及垫圈8固定连接在中板11上。参见图2，所述U形齿杆座1一侧设有U形齿杆4，通过紧固螺钉10固定连接。参见图3及图1，U形旋转座2和U形齿杆座1孔内设有压缩弹簧3，通过内六角平端紧定螺钉6将弹簧孔口封口。使用时，通过调整内六角平端紧定螺钉6和调节螺钉9，使固定中板11至合适位置，将U形齿杆座1上的U形齿杆4调整到和上冲杆齿轮5相啮合位置，参见图1。当旋转式压片机压制物件时，上冲杆通过主压轮，把物料压制成形后，上冲杆齿轮5立即和旋转装置上受弹簧涨力的U形齿杆4相啮合，由于本实用新型中U形齿杆4不能旋转，只能使上冲杆旋转，就起到脱模和保护压制物作用。
