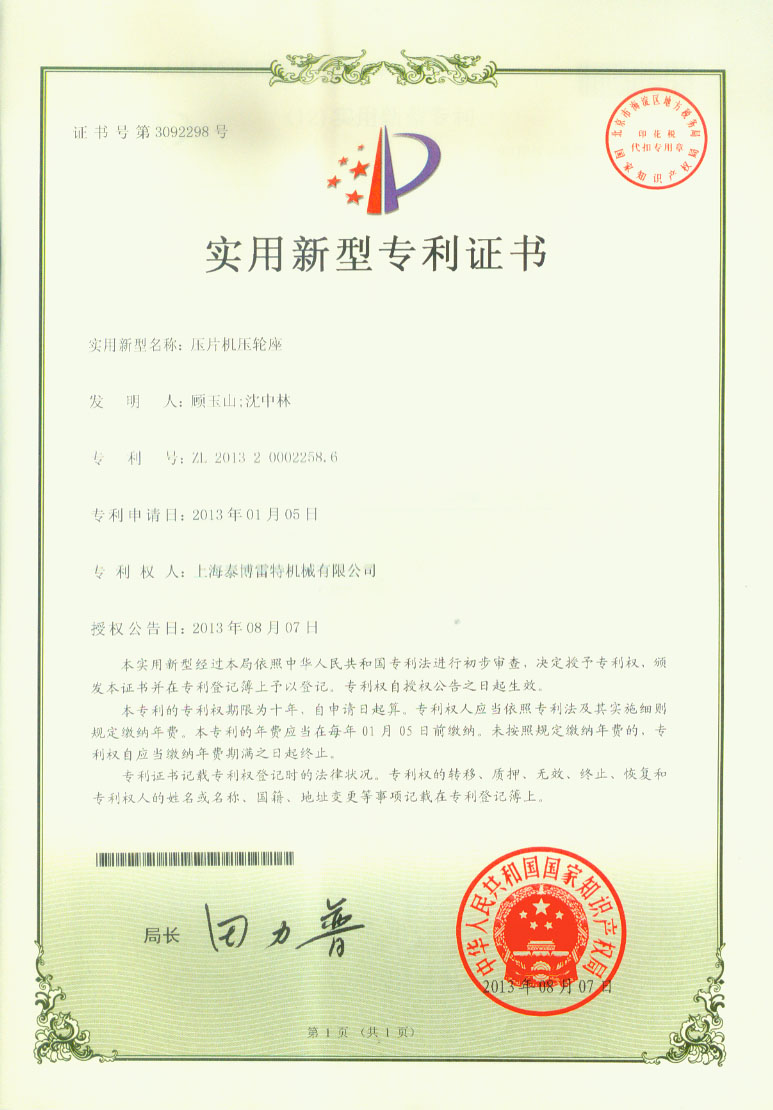

压片机压轮座专利

日期:2020-08-06 17:52 人气:

  本实用新型涉及一种压片机,具体的说一种压片机压轮座,包括压轮座主体,其特征在于:压轮座主体包括底座,以及设置在底座上的左挡板,还包括设置在底座上的右挡板,压轮座主体的底座、左挡板及右挡板为一体成型呈U形结构,还包括设置在压轮座主体U形开口内的压轮,还包括一根压轮轴,压轮轴依次贯穿左挡板、压轮及右挡板,压轮轴的一端部分外露于左挡板并通过压轮轴调节装置进行固定连接,还包括一根偏心轴,偏心轴经压轮轴调节装置插入于压轮轴内。本实用新型同现有技术相比,压轮可以独立加工,同过压轮座确保压轮加工时的同心度与平行度、且安装方便稳定。压轮座采用U形一体结构且强度更可靠,并同时保障了加工精度。

  【主权项】:

  一种压片机压轮座,包括压轮座主体,本压片机专利其特征在于:压轮座主体包括底座,以及设置在底座上的左挡板,还包括设置在底座上的右挡板,压轮座主体的底座、左挡板及右挡板为一体成型呈U形结构,还包括设置在压轮座主体U形开口内的压轮,还包括一根压轮轴,压轮轴依次贯穿左挡板、压轮及右挡板,压轮轴的一端部分外露于左挡板并通过压轮轴调节装置进行固定连接,还包括一根偏心轴,偏心轴经压轮轴调节装置插入于压轮轴内
