一种压片机中模结构专利

日期:2020-08-06 17:52 人气:

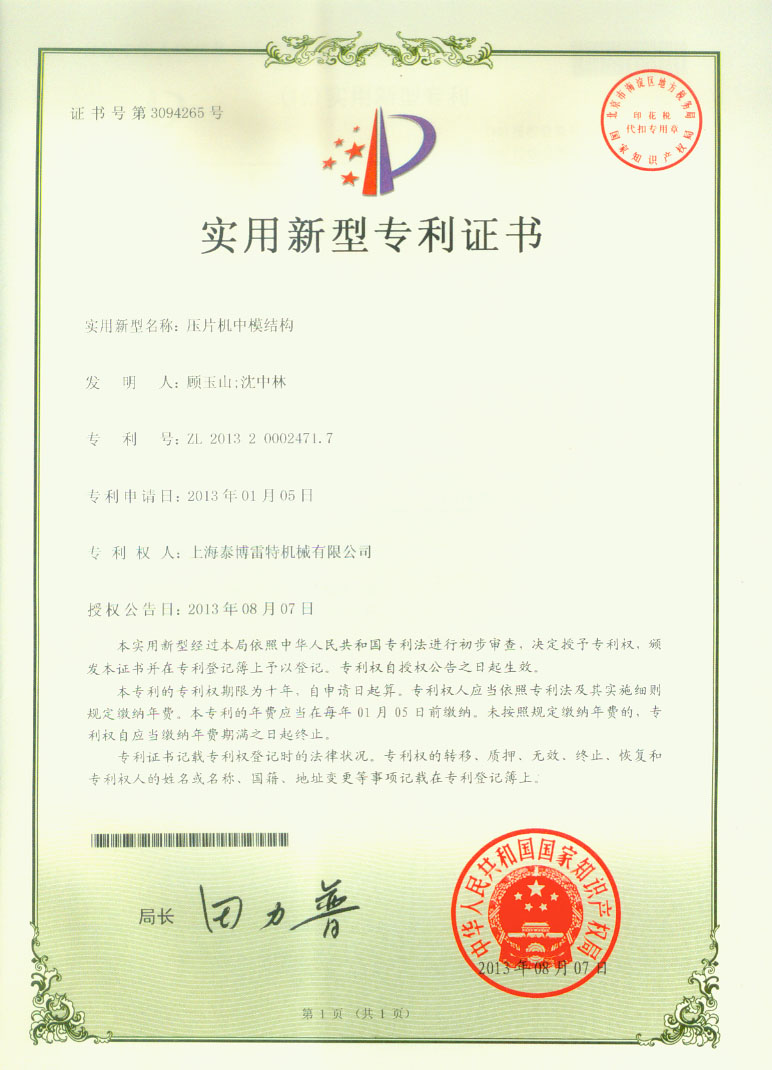

  上海泰博雷特一种压片机中模结构专利

  本发明涉及一种压片机,具体的说一种压片机中模结构,包括转盘,以及安装在转盘内的中模,转盘通过平键与中模进行连接,其特征在于:转盘开设有用于放置中模的贯穿孔,贯穿孔的顶部为台阶状结构形成支座,中模的上表面向外延伸形成直角凸起结构,中模的主体部分穿过转盘的贯穿孔,且尾部部分外露于转盘的贯穿孔,并在中模尾部两侧的外露部分设置锁紧螺母,锁紧螺母过螺钉与转盘进行固定连接。本压片机中模结构专利同现有技术相比,对顶片压力大的粉末,由于采用下螺母紧固及螺钉保险方式,保证了中模无顶出转盘平面的现象。

  【主权项】:

  一种压片机中模结构,包括转盘,以及安装在转盘内的中模,转盘通过平键与中模进行连接,其特征在于:转盘开设有用于放置中模的贯穿孔,贯穿孔的顶部为台阶状结构形成支座,中模的上表面向外延伸形成直角凸起结构,整个中模呈T字形,中模的主体部分穿过转盘的贯穿孔,且尾部部分外露于转盘的贯穿孔,并在中模尾部两侧的外露部分设置锁紧螺母,锁紧螺母沿纵向通过螺钉与转盘进行固定连接;中模顶部两侧的直角凸起结构正好卡合在转盘的顶部的支座上,中模的上表面与转盘的上表面处于同一水平面上
